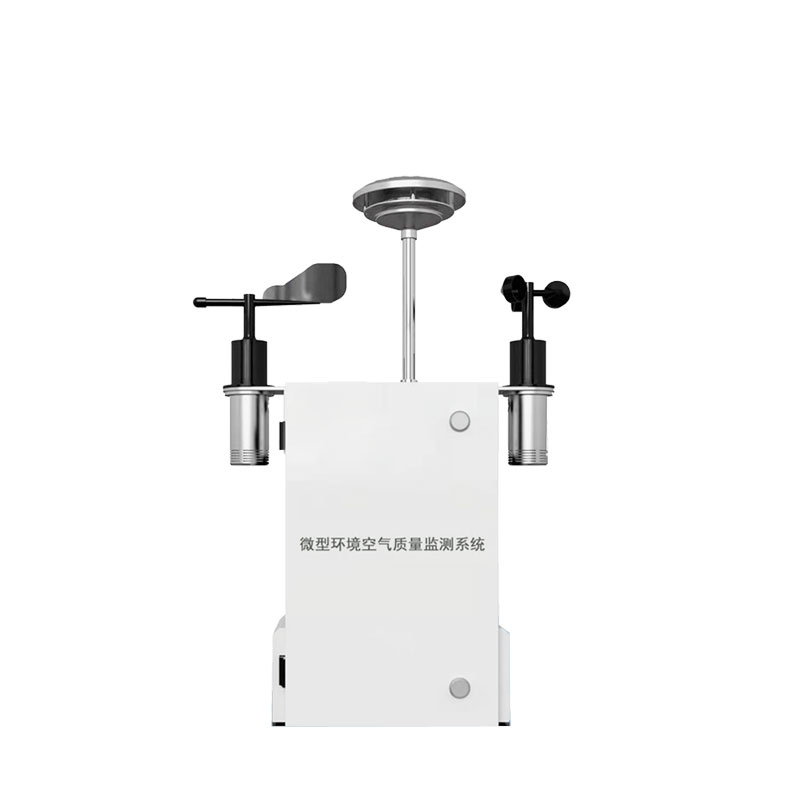

一、網格化空氣質量監測站系統產品概述

1.背景概述：

網格化空氣質量監測站系統是我司生產的新型空氣質量在線多參數監測系統，主要監測PM2.5、PM10、CO、SO2、NO2、O3，同時可擴展氣象五參、噪聲等多種參數。建立大氣環境數據監測與分析系統，可以提高對大氣污染監測數據的處理和管理能力，為環境規劃和環境評價提供決策依據。主要用于企業化工業園區、城市環境監測、市政環境監測、移動環境監測、交通污染環境監測、公園、森林環境監測等。

網格化空氣質量監測站系統可實現區域空氣質量的在線自動監測，能全天候、連續、自動的監測環境中的二氧化硫、二氧化氮、臭氧、一氧化碳、PM2.5、PM10和有機揮發物的實時變化情況，迅速準確的收集、處理監測數據，能及時準確的反映區域環境空氣質量狀況及變化規律，為環保部門的環境決策、環境管理、污染防治提供詳細的數據資料和科學依據。

2.標準依據：

《中華人民共和國大氣污染防治法》

《環境空氣質量標準》（GB3095-2012）

《大氣污染物綜合排放標準》（GB16297）

《大氣污染物綜合排放標準》（GB16297）

《計量檢定規程—光散射式數字粉塵檢測儀》（JJG846）

《公共場所空氣中可吸入顆粒物（PM10）測定方法-光散射法》（WS/T206）

《污染源在線自動監控(監測)系統數據傳輸標準》（HJ/T212-2017）

《環境空氣顆粒物（PM10和PM2.5）連續自動監測系統技術要求及檢測方法》HJ653）

3.產品特點：

采樣方式：泵吸式；通訊方式：4G無線數據傳輸。

采用進口高靈敏度傳感器，響應速度快，分辨率高，線性好，檢測下限達到ppb級，高溫條件下穩定運行。每只傳感器可以單獨插拔，單獨校準和更換。

支持本地存儲可達12個月，U盤導出功能。

供電系統市電及太陽能可選。

可通過遠程終端對設備進行遠程診斷、遠程校準和程序升級。

支持?jǐn)帱c(diǎn)續傳功能，避免網絡環境問題造成的數據丟失。

LED顯示屏：可外接LED顯示屏，顯示清晰，結構簡單，便于安裝，抗干擾能力強（選配）。

可根據客戶需求對監測因子進行自由擴展及組合，選擇性多，且較為靈活。

自帶溫濕度補償算法，精準監測溫濕度變化。

二、網格化空氣質量監測站系統系統組成

該系統主要由四氣兩塵和氣象監測單元、數據采集處理單元、視頻字符疊加單元、數據傳輸單元、數據展示平臺、聯動控制單元等組成，實現大氣環境監測、數據上傳、數據展示、統計分析、視頻疊加等功能，完美對接政府監測平臺，實現大氣環境的24小時監管。

1.顆粒物監測單元

對PM10、2.5進行連續自動監測，環境數據每2分鐘采集一次，并實時上傳至數據中心和監控平臺統計和分析；

2.四氣傳感器監測單元

對CO、SO2、NO2、O3進行實時監測，采用高精度進口傳感器，數據精確，穩定。

3.氣象五參監測單元

整套設備具備溫度、濕度、風速、風向、大氣壓強等氣象環境參數的監測，為監測數據的后期分析提供氣象參數；

4.數據采集處理單元

該單元是整套系統的中樞，對所收取的監測數據進行匯總及存儲；對采集的監測數據按照統計要求進行統計分析處理，將處理后的數據上報至云平臺，并支撐參數的本地化顯示，實現環境參數與視頻監控畫面的融合；

5.數據展示平臺

本系統的監測數據不僅可以上報至各級政府的數據云平臺，也可上報我司環境在線監測平臺，更能與現場的監控視頻融合，將現場的環境參數以字符形式顯示在視頻監控畫面上，實現本地環境參數與本地視頻的融合，隨視頻一起存儲，防篡改，一經疊加永久存在。

三、網格化空氣質量監測站系統性能優勢

1.具有云端自動升級功能，后臺新版本發布一鍵遠程升級，遠程配置等功能；

2.特殊的風道設計，保障數據的精確，延長傳感器的使用壽命；

3.采用高精度傳感器，相應時間快，分辨率高，線性好，數據精確；

4.應用單片機技術和網絡通訊相結合，采用數據存儲功能，不僅可提供方便的數據查詢；

5.可以通過USB接口將數據轉存至計算機，分析出日平均值/月平均值等并可打印；

6.氣體6參數指標任選，還有氣象5參數可靈活定制；

7.性能穩定，準確度高，操作方便，易于維護具有斷電保護功能；

8.品質好，價格低，適合網格化批量推廣；

四、網格化空氣質量監測站系統技術參數
